Описание профильной системы FW 84
О модели
FW 84 — тёплая алюминиевая система для окон, дверей и глухого остекления в жилых и коммерческих зданиях. Она предназначена для отапливаемых помещений, где важны энергосбережение, стабильный микроклимат и снижение проникновения уличного шума.
Глубина рамы составляет 84 мм, глубина створки — 93,5 мм. Между наружной и внутренней частями профиля расположена термоизоляционная зона шириной 42 мм. Она уменьшает прямую передачу температуры через алюминиевый каркас. Контур дополняется уплотнителями и стеклопакетом толщиной от 28 до 50 мм.
На основе FW 84 изготавливаются открывающиеся окна, распашные двери, глухие секции и комбинированные оконно-дверные блоки. В одной конструкции можно совместить проход, проветривание и панорамные неподвижные участки, сохранив единое оформление профиля.
Система подходит для частных домов, закрытых веранд, зимних садов, квартир, офисов, гостиниц, кафе и ресторанов. FW 84 совместима с перголами и другими алюминиевыми конструкциями и может применяться при создании отапливаемого пространства на основе алюминиевого каркаса.
Основная комплектация
- тёплый алюминиевый профиль FW 84;
- одно- или двухкамерный стеклопакет по спецификации;
- термоизолирующие элементы и контуры уплотнения;
- оконная или дверная фурнитура по выбранной конфигурации;
- крепёж и монтажные материалы по проекту.
Технические характеристики FW 84
Модель
FW 84
Назначение
окна, двери и глухое остекление
Материал профиля
алюминий
Тепловой контур
тёплый, с терморазрывом
Глубина рамы
84 мм
Глубина створки
93,5 мм
Толщина стенки профиля
1,8 мм
Термоизоляционная зона
42 мм
Заполнение
одно- или двухкамерный стеклопакет
Толщина стеклопакета
28–50 мм
Размещение
в отапливаемом контуре здания
Типы элементов
открывающиеся и глухие
Изготовление
по индивидуальным размерам проёма
Цвет профиля
порошковая окраска по согласованной палитре
Предельные размеры окон и дверей, массу заполнения, направление открывания и комплект фурнитуры определяет инженерный расчёт. При проектировании учитываются габариты проёма, ветровая нагрузка, расположение конструкции, частота эксплуатации и требования к теплозащите.
Профиль увеличенной глубины
Рама глубиной 84 мм формирует основание конструкции, а створка глубиной 93,5 мм рассчитана на установку открывающихся элементов и стеклопакетов согласованной толщины. Стенка алюминиевого профиля 1,8 мм обеспечивает конструктивную основу окна или двери.
Термоизоляционная зона
Термоизоляционная зона 42 мм разделяет внешнюю и внутреннюю части металлического профиля. Благодаря этому уменьшается передача холода через алюминий. Уплотнители ограничивают неконтролируемое движение воздуха и влаги в местах примыкания створок.
Теплотехнический результат
Теплотехнический результат готового изделия зависит от всей конструкции: профиля, стеклопакета, количества открывающихся частей, размеров, монтажных швов и характеристик стены. Поэтому FW 84 комплектуется после определения условий эксплуатации и требуемого уровня энергосбережения.
Стеклопакеты
В FW 84 устанавливаются одно- или двухкамерные стеклопакеты толщиной от 28 до 50 мм. Конкретная формула выбирается с учётом теплозащиты, звукоизоляции, безопасности, ориентации фасада и воздействия солнечного света.
Окна

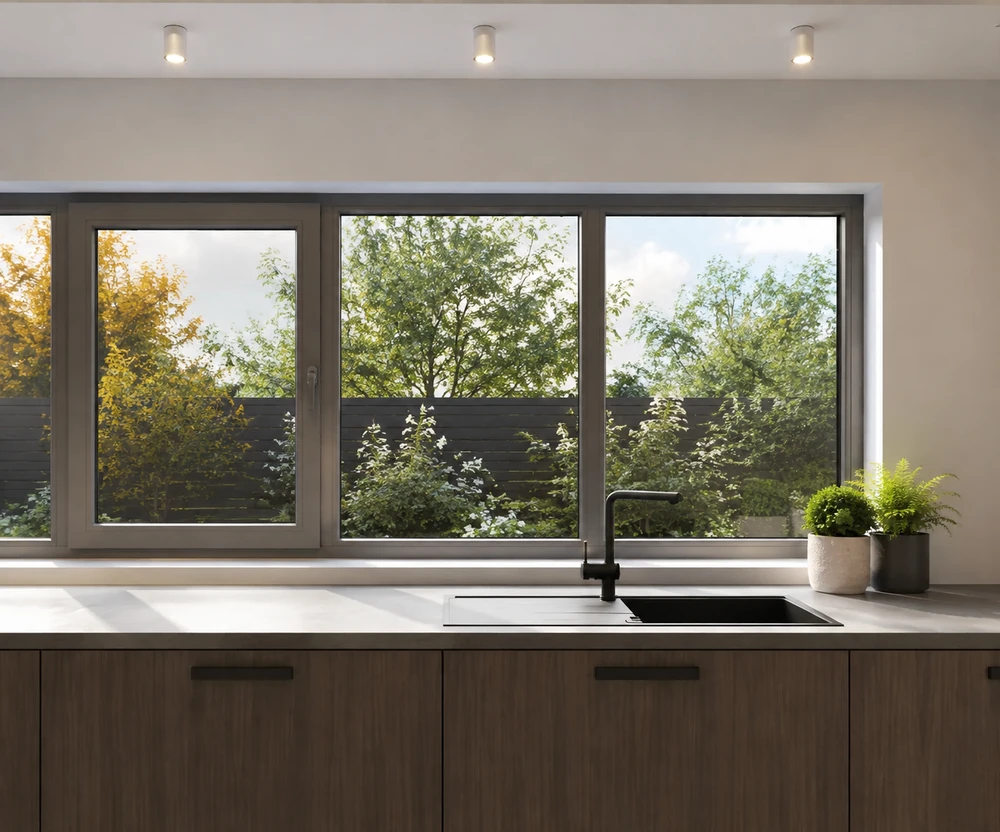

Окна могут включать открывающиеся створки для проветривания и глухие участки для обзора. Количество элементов и схема открывания согласовываются с архитектурой фасада, расстановкой мебели и возможностью безопасного обслуживания.
Двери
Двери FW 84 применяются для выходов на закрытые террасы, веранды и зимние сады, а также во входных и внутренних зонах отапливаемых объектов. При расчёте учитываются ширина прохода, сторона открывания, порог, интенсивность использования, ручки и запирание.
Глухое остекление
Глухое остекление позволяет увеличить прозрачную площадь и может объединяться с окнами и дверями. Размер каждой секции и толщина стеклопакета проверяются по нагрузке и возможностям выбранного профильного узла.
Подготовка проекта
До изготовления выполняется замер, проверяются геометрия, материал и состояние проёма. Определяются состав открывающихся и глухих элементов, направление створок, отметка чистого пола, точки крепления, монтажные зазоры и положение конструкции в стене.
Срок монтажа
Обычно установка занимает 1–3 дня. Точный срок зависит от количества и размеров изделий, массы стеклопакетов, готовности проёмов, высоты работ и условий доступа на объект.
Сохранение тёплого контура
Монтажный шов проектируется как продолжение теплоизоляционного контура стены. Внутренние и наружные слои примыкания защищают соединение от продувания и влаги. Решение подбирается под материал стены и конструкцию фасада.
Порог и отвод воды
Для наружных дверей заранее согласовываются высота порога, примыкание напольного покрытия и организованный водоотвод. Узел должен сохранять теплоизоляцию, защищать монтажное соединение и обеспечивать удобный проход.
Проверка после установки
После монтажа контролируются геометрия рам, работа створок и дверей, ручек и запирания, прижим к уплотнителям, состояние примыканий и отвод воды. Затем выполняется окончательная регулировка фурнитуры.
Преимущества FW 84
Термоизоляционная зона 42 мм
Разделяет наружную и внутреннюю части алюминиевого профиля и уменьшает передачу холода через каркас.
Стеклопакеты до 50 мм
Диапазон заполнения позволяет подбирать одно- или двухкамерный вариант под тепло-, шумоизоляцию и безопасность.
Профиль увеличенной глубины
Рама 84 мм и створка 93,5 мм формируют основу тёплой оконно-дверной конструкции повышенного класса.
Несколько типов элементов
В единой системе можно сочетать окна, двери, открывающиеся створки и глухое остекление.
Доступные опции FW 84
Тип конструкции
Окно, дверь, глухая секция или комбинированный оконно-дверной блок проектируются под геометрию проёма и сценарий использования.
Стеклопакет
Одно- или двухкамерное заполнение толщиной 28–50 мм выбирается с учётом теплозащиты, звукоизоляции, безопасности и солнечного воздействия.
Открывание и фурнитура
Количество створок, расположение неподвижных частей, направление дверей и ширина прохода определяются на стадии проекта. Петли, ручки, механизмы открывания и запирание подбираются по типу изделия, размерам и массе створок, а также интенсивности эксплуатации.
Цвет профиля
Порошковая окраска согласовывается с фасадом, интерьером, перголой и другими алюминиевыми конструкциями.
